稱重傳感器
產品簡介
一、特點與用途：
1、可以承受拉、壓兩種受力方式，抗偏載和抗過載能力強。
2、不銹鋼材料，前端面受力，輸出對稱性能好。
3、采用激光密封焊接，適用于惡劣工況環境中。
4、動態響應頻率高，0~100KHZ。
5、主要用于：電子秤、皮帶秤、定量包裝秤、料斗秤、料倉秤以及各種工業稱重、力值測量控制系統中。

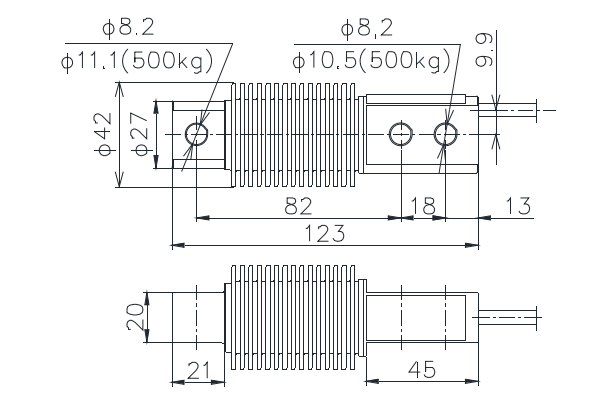

二、外形尺寸圖：
三、技術參數表：
|
參數 |
Specifications |
技術指標/Technique |
|
額定容量 |
Capacity |
5、10、20、30、50、100、200、500kg |
|
輸出靈敏度 |
Rated output |
2.0±10%mV/V |
|
零點輸出 |
Zero balance |
±0.05mV/V |
|
非線性 |
Non-linearity |
0.05%F.S. |
|
滯后 |
Hysteresis |
0.05%F.S. |
|
重復性 |
Repeatability |
0.05%F.S. |
|
蠕變（30min） |
Creep(30min) |
0.05%F.S. |
|
溫度靈敏度漂移 |
Temp.effect on output |
0.025%F.S./10℃ |
|
零點溫度漂移 |
Temp.effect on zero |
0.025%F.S./10℃ |
|
輸入電阻 |
Input impedance |
400±20Ω |
|
輸出電阻 |
Output impedance |
350±5Ω |
|
絕緣電阻 |
Insulation |
≥5000MΩ/100VDC |
|
激勵電壓 |
Recommended excitation |
5～12V? 推薦10V |
|
最大激勵電壓 |
Maximum excitation |
15V |
|
溫度補償范圍 |
Compensated temp range |
-10~60℃ |
|
工作溫度范圍 |
Operation temp range |
-20~80℃ |
|
安全超載 |
Safe overload |
150%F.S. |
|
極限超載 |
Ultimate overload |
200%F.S. |
|
電纜線尺寸 |
Cable size |
Φ3×4000mm |
|
單件重量 |
Weight approx. |
0.5kg |
|
材料 |
Material |
Stainless Steel（不銹鋼） |
|
防護等級 |
IP Class |
IP67 |

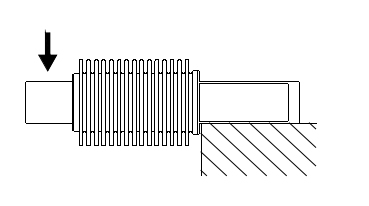

四、受力方式：

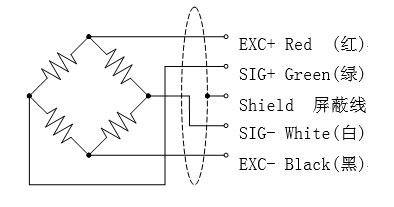

五、接線圖：
