張力傳感器
產品簡介
?
?
一、產品介紹：
GY-3型 三滑輪張力傳感器是一種高精度張力測量傳感器，適用于各種光纖、化纖、紗線、金屬絲、電線電纜、膠帶、鋼帶等張力檢測，廣泛應用于電子、化工、紡織、造紙、機械等領域。
二、產品特點：
1、不鋼材料，測力精度高，穩定性能好。
2、采用雙聯孔結構設計，拉壓兩用、輸出對稱性好。
3、表面噴砂、鍍鎳防腐處理。
4、動態響應頻率高，0~100KHZ。

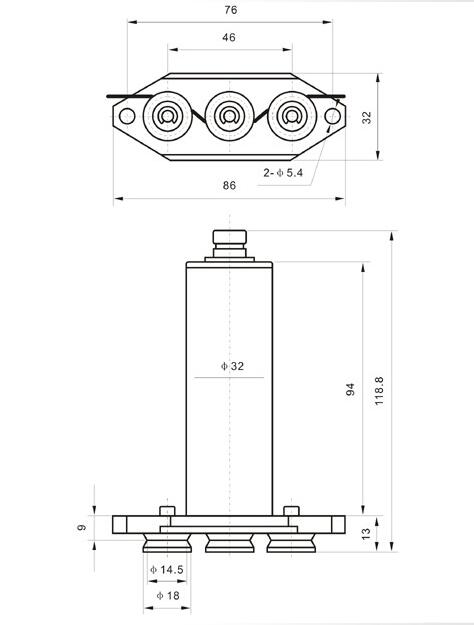

三、外形尺寸圖：
三、技術參數表：
|
參數 |
Specifications |
技術指標/Technique |
|
額定容量 |
Capacity |
5N、10N、15N、20N、30N、50N、100N、200N、300N、500N、 |
|
輸出靈敏度 |
Rated output |
2.0±10%mV/V |
|
零點輸出 |
Zero balance |
±0.05mV/V |
|
非線性 |
Non-linearity |
0.05%F.S. |
|
滯后 |
Hysteresis |
0.05%F.S. |
|
重復性 |
Repeatability |
0.05%F.S. |
|
蠕變（30min） |
Creep(30min) |
0.05%F.S. |
|
溫度靈敏度漂移 |
Temp.effect on output |
0.025%F.S./10℃ |
|
零點溫度漂移 |
Temp.effect on zero |
0.025%F.S./10℃ |
|
輸入電阻 |
Input impedance |
400±20Ω |
|
輸出電阻 |
Output impedance |
350±5Ω |
|
絕緣電阻 |
Insulation |
≥5000MΩ/100VDC |
|
激勵電壓 |
Recommended excitation |
5～12V? 推薦10V |
|
最大激勵電壓 |
Maximum excitation |
15V |
|
溫度補償范圍 |
Compensated temp range |
-10~60℃ |
|
工作溫度范圍 |
Operation temp range |
-20~80℃ |
|
安全超載 |
Safe overload |
150%F.S. |
|
極限超載 |
Ultimate overload |
200%F.S. |
|
電纜線尺寸 |
Cable size |
Φ3×4000mm |
|
單件重量 |
Weight approx. |
0.5kg |
|
材料 |
Material |
不金鋼 |
|
防護等級 |
IP Class |
IP67 |

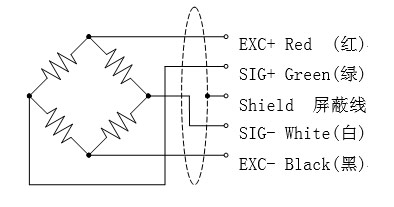

四、接線圖：
?
